#4225-S

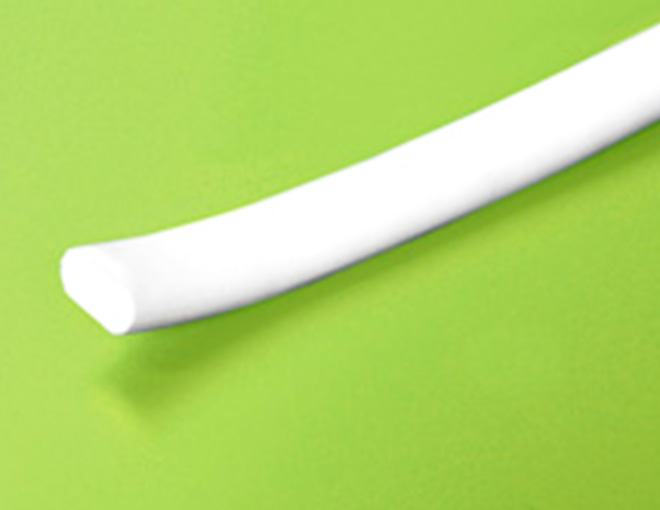

スーパーシール
スーパーシールスペシャルは素材のPTFE(四フッ化エチレン樹脂)に高度な特殊処理を加え、研究開発された100%PTFEの新しいマシュマロ状の製品です。
用途
各種化学機器、大口径機器などのガスケット、熱交換器、圧力容器、配管フランジのガスケット、各種バルブ、ポンプ、コンプレッサーのケーシング。
FRP、グラスライニング、樹脂ライニング、ゴムライニング、セラミック、カーボン等。
製鉄所、化学工業、製紙工業、食品、薬品、製薬、化学繊維工業、船舶、石油関連、化学機器、発電所、環境事業プラント等。
製品特長
- 化学安定性は最高です。融解したアルカリ金属と高温高圧下でのハロゲン化物以外にはおかされません。
- 柔軟で、しかも強靭ですので、複雑な形状や少々の不整面にもなじみやすく、低い締付圧で完全にシールができます。
- コールドフローが少ないため、シールには有効です。常用圧力40kg/cm2まで充分使用できます。
- 流体を汚染させることなく、食品、製薬関係にも最適です。(食品衛生法に基づく基準に適合)
- -240°Cの低温から+260°Cの高温までの広い温度範囲で使用可能です。
- 片面に粘着テープ付のため複雑な形のシール面や水平配管フランジへの装着が容易で規格品6サイズの在庫でほとんどの用途に応じることができるフリーサイズパッキンです。
性能表
| 引張強度 | 300kgf/cm2 |
|---|---|
| 伸び | 30% |
| 比熱 | 0.25Calg/°C |
| 融点 | 327°C |
| 使用可能温度 | -240°C〜+260°C |
| ガスケット係数 | 2〜4 |
| 最小締付圧 | 50kgf/cm2 |
| 耐薬品性 | 耐酸・耐アルカリ・耐溶剤 |
| 化学薬品PH範囲 | 0〜14 |
| 摩擦係数 | 0.2 |
| 最高使用可能圧力MPa(kgf/cm2) |
気体 2.0(20) 液体 5.0(50) |
特記
- オーバル型
- 粘着テープ付(Adhesive Type)
- FDA(米国食品医薬品局)21CFR(米国連邦規制基準)177.1550に適合しています。(O-12006121J001)
- 食品衛生法(第370号)に適合しています。(O-12006121J002)
製品寸法
| 規格寸法 | 幅 × 厚さ | 引張強度 | 気孔率 |
|---|---|---|---|
| 3mm x 30m | 3mm x 1.5mm | 10kg/cm2 | 70〜90％ |
| 6mm x 15m | 6mm x 3.0mm | 30kg/cm2 | 70〜90％ |
| 9mm x 8m | 9mm x 4.0mm | 60kg/cm2 | 70〜90％ |
| 12mm x 5m | 12mm x 5.0mm | 80kg/cm2 | 70〜90％ |
| 16mm x 5m | 16mm x 6.0mm | 80kg/cm2 | 70〜90％ |
| 20mm x 5m | 20mm x 6.0m | 80kg/cm2 | 70〜90％ |
