#4188

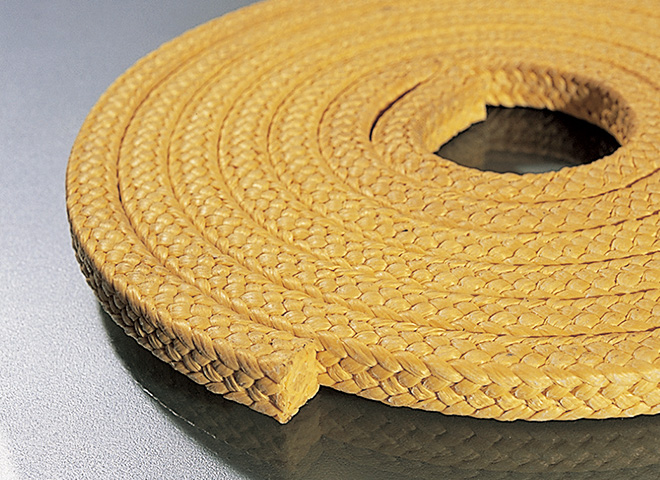

イエローファイバー(R) 編組パッキン
高強度アラミド繊維(KEVLAR)(R)YarnをPTFE-Dispersionと耐熱性潤滑剤を含浸処理し編組したパッキンです。耐摩耗性に優れ弾性、耐熱性、と耐化学薬品性に優れ長期間安定したシールライフを約束できます。
適用流体
- 酸
- アルカリ
- 有機溶剤
- 清海水
- 炭化水素
- 油
- 汚水
- 工業廃水
- パルプ用白液
- 緑液
- 黒液
用途
各種ポンプ、ケミカルポンプ、食品機器、パルプ製紙、スラリー、リファイブレーター、ジョナス、リファイナー、石油化学工業、石油精製、火力発電所、製紙工場、船舶。
性能
| 使用限界温度 | -220°C〜+300°C |
|---|---|
| 圧力 | 10MPa(100kgf/cm2) |
| 周速 | 20m/sec |
| PH | 2〜13 |
| 構造 | Diagonal Braided |
| 比重 | 1.5g/cm3 |
特記
- impa CODE/81-04-51～57
- Japan Food Research Laboratories(No. OS 28080118-001)
- 環境負荷削減を実現するパッキンです(ECOPLAN)
規格表
| 呼び寸法(mm) | インチ | 標準長さ(m) |
|---|---|---|
| 3.0 | 1/8 | 3 |
| 4.0 | 5/32 | 3 |
| 5.0 | 3/16 | 3 |
| 6.0 | 15/64 | 3 |
| 6.5 | 1/4 | 3 |
| 8.0 | 5/16 | 3 |
| 9.5 | 3/8 | 3 |
| 10.0 | 25/64 | 3 |
| 11.0 | 7/16 | 3 |
| 12.0 | 15/32 | 3 |
| 12.5 | 1/2 | 3 |
| 14.5 | 9/16 | 3 |
| 16.0 | 5/8 | 3 |
| 17.5 | 11/16 | 3 |
| 19.0 | 3/4 | 3 |
| 20.0 | 25/32 | 3 |
| 20.5 | 13/16 | 3 |
| 22.0 | 7/8 | 3 |
| 25.0 | 1 | 3 |
| 26.5 | 1 3/64 | 10 |
| 28.0 | 1 1/8 | 10 |
| 30.0 | 1 3/16 | 10 |
| 32.0 | 1 1/4 | 10 |
| 35.0 | 1 3/8 | 10 |
| 38.0 | 1 1/2 | 10 |
| 40.0 | 1 9/16 | 10 |
| 45.0 | 1 3/4 | 10 |
| 50.0 | 2 | 10 |
- 赤字のサイズは受注生産品となります。お問い合せください。
- 標準長さ以外、長尺長さも製作できます。
