#4189-L

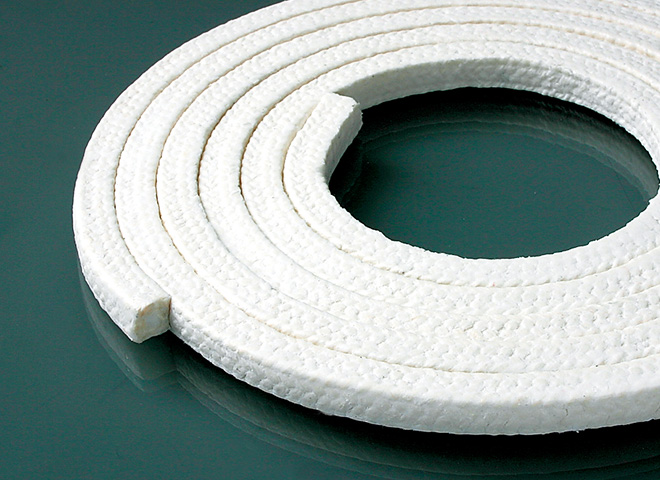

ホワイトアラミドファイバー テフロン含浸編組パッキン
Dupont社のNomex(R)フィラメントヤーン(アラミド芳香族ポリアミド)を使用したパッキンにPTFE-Dispersionと耐熱性潤滑剤と不活性ミネラル油で特殊含浸処理し編組したアスベストゼロのケミカルパッキンです。
適用流体
- 水
- 下水
- 蒸気
- 溶剤
- 化学薬品
- 酸
- 腐食剤
- アルカリ
- 油
- パルプ
- 製紙工場で使用できる液体原料
- 苛性
- パルプ
- 漂白液
- 薬液等
用途
パルプ、製紙、ハイドロパルパー、アジテーター、ミキサー、ニーダー、高粘度ポンプ、プランジャーポンプ、攪拌機、スラリーポンプ、各種ケミカルポンプ、化学工業、下水処理場、食品機械、化学機器、製薬、製鉄所。
性能
| 使用限界温度 | -100°C〜+290°C |
|---|---|
| 圧力 |
3.5MPa(35kgf/cm2) Rotating 15MPa(150kgf/cm2) Reciprocating 20MPa(200kgf/cm2) Static |
| 周速 | 15m/sec |
| PH | 1〜13 |
| 潤滑剤 | Silicon Oil Zero |
| 構造 | Diagonal Braided |
| 比重 | 1.5g/cm3 |
特記
- impa CODE/81-04-72〜86
- Japan Food ResearchLaboratories(No. 204060808-003)
- 環境負荷削減を実現するパッキンです(ECOPLAN)
規格表
| 呼び寸法(mm) | インチ | 標準長さ(m) |
|---|---|---|
| 3.0 | 1/8 | 3 |
| 4.0 | 5/32 | 3 |
| 5.0 | 3/16 | 3 |
| 6.0 | 15/64 | 3 |
| 6.5 | 1/4 | 3 |
| 8.0 | 5/16 | 3 |
| 9.5 | 3/8 | 3 |
| 10.0 | 25/64 | 3 |
| 11.0 | 7/16 | 3 |
| 12.0 | 15/32 | 3 |
| 12.5 | 1/2 | 3 |
| 14.5 | 9/16 | 3 |
| 16.0 | 5/8 | 3 |
| 17.5 | 11/16 | 3 |
| 19.0 | 3/4 | 3 |
| 20.0 | 25/32 | 3 |
| 20.5 | 13/16 | 3 |
| 22.0 | 7/8 | 3 |
| 25.0 | 1 | 3 |
| 26.5 | 1 3/64 | 10 |
| 28.0 | 1 1/8 | 10 |
| 30.0 | 1 3/16 | 10 |
| 32.0 | 1 1/4 | 10 |
| 35.0 | 1 3/8 | 10 |
| 38.0 | 1 1/2 | 10 |
| 40.0 | 1 9/16 | 10 |
| 45.0 | 1 3/4 | 10 |
| 50.0 | 2 | 10 |
- 赤字のサイズは受注生産品となります。お問い合せください。
- 標準長さ以外、長尺長さも製作できます。
